电动执行器

一 产品介绍

电动执行器是引进国外最新技术研制的新一代产品，具有高防护性能、使用寿命长、性能稳定、体积小、集成度高等特点。可现场操作和远程控 制等，适用于控制 0°~90°旋转的角行程阀门(如蝶阀、球阀、风阀、挡板阀、旋 塞阀、百叶阀等)及其他同类产品。也可做多圈旋转适用于升降类的阀门（闸阀，截止阀等）,可满足工业自动化控制管理的各种要求。它以 380V/220V/110V/24V 交流或直流24V电源为驱动电源，可以开关控制的方式控制，可使阀门开启或关闭到所需位置，实现其自动控制，广泛应用于石油、化工、冶金、水处理、船舶、造纸、电厂、 印染、食品加工、制药及楼宇自动化系统等众多行业。

二 产品特点

1 功能强劲：开关型、各类信号输出型应有尽有；

2 体小量轻：体积和重量相当于传统产品的 35%左右；

3 美观大方：铝合金压铸外壳、精美流畅、且可减少电磁干扰；

4 性能可靠：轴承和电气元件等关键零部件采用进口名牌产品；

5 高标防护：IP68 高标准防护等级；

6 精密耐磨：涡轮输出轴一体化特殊铜合金锻造、强度高、耐磨；

7 回差极小：一体化结构避免了键联结的间隙、传动精度高；

8 安全保证：通过 1500V 耐压检测，F 级绝缘电机，安全有保障；

9 配套简单：采用单相电源、外接线路简单、也可做 380V、直流电源；

10 使用方便：免加油、免点检、防水、任意角度安装；

11 多种速度：全程时间 5 秒、10 秒、20 秒、30 秒、60 秒、 (出厂前已设定)；

12 有现场数字显示和手操功能：执行器控制模块带有数字显示屏，能够显示执行器开度；

13 有丢失信号设定执行器动作方式功能：执行器可选择在断信号情况下，执行器全开、停止、全闭三种状态；

14 带有手动操作功能：附件带有手动操作柄，可在无电的情况下手动操作。

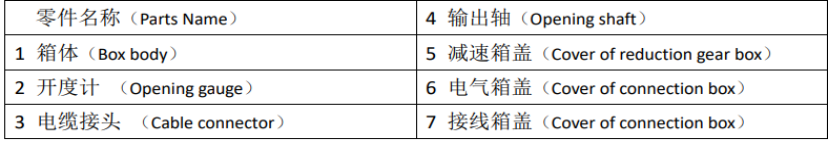

三 外观图

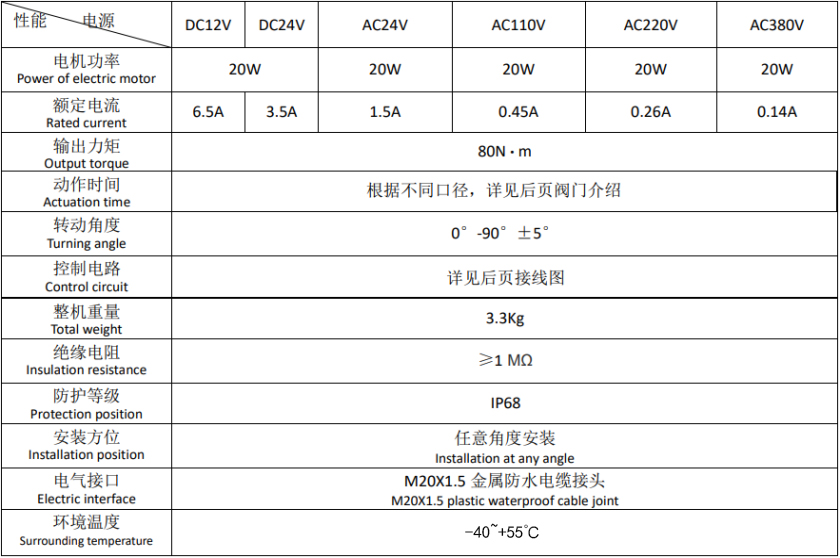

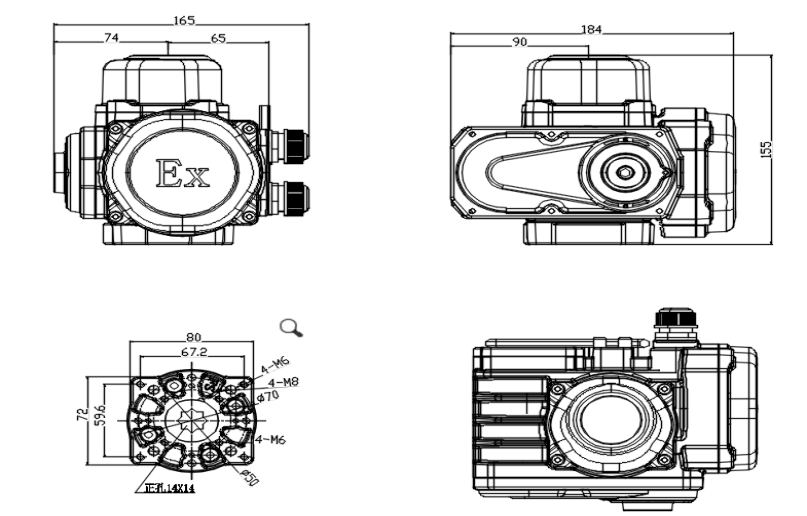

四 外形尺寸及参数

五 配线连接

1 建议使用ø8-ø10电缆线,以确保连线安全可靠。

2 将电缆线穿过电缆接头和线锁，线头按线路图固定在接线端子上，然后锁紧电缆接头从而固定电缆。如使用与电缆接头内径不相适应的电缆,水有可能会从防水电缆接头进入电动执行器内损坏所有内部零件。

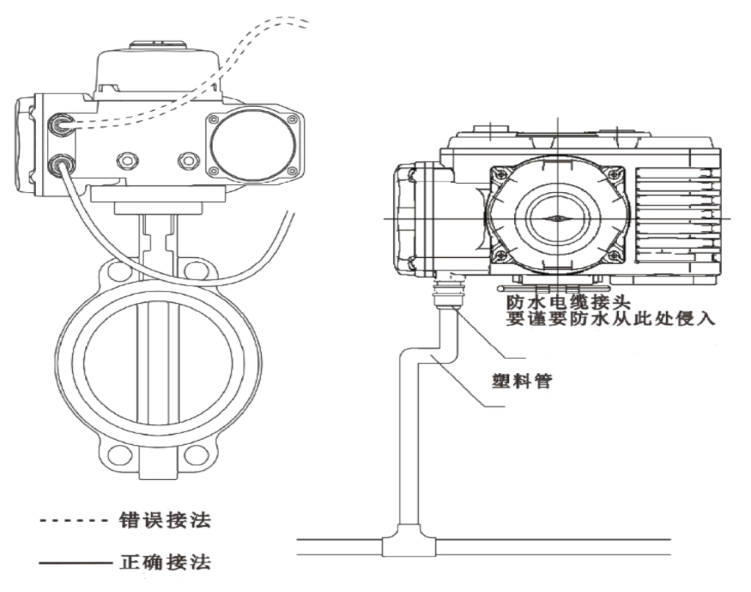

3 使用电缆管时，必须采用防水措施。如下图所示，阀门电动执行器安装位置应该高于电缆管位置，确保水珠不会沿电缆流入电动执行器中。

4 信号线原则上要使用屏蔽线，应当与动力线分开配线。

六 通电使用

1 请按产品铭牌或路线图所示电压确定输入电压。

2 电源允许波动范围：

AC220V±10% 50/60Hz

AC24V±10% 50/60Hz

AC380V±10% 50/60Hz

AC110V±10% 50/60Hz

DC24V – DC220V±5%

3 必须使用保险丝或短路开关，其容量大小在电动执行器正常工作电流的 2-3倍之间比较合适。

七 安装注意事项

1 安装场所可以是室内、室外、地下等环境中。

2 室内安装还应该预留进线，手动操作所需空间。

3 室外安装建议加防护置，减少阳光直射，避免机内元器件加速老化。

4 请确保手动操作口橡胶堵塞已盖紧，以策万全。

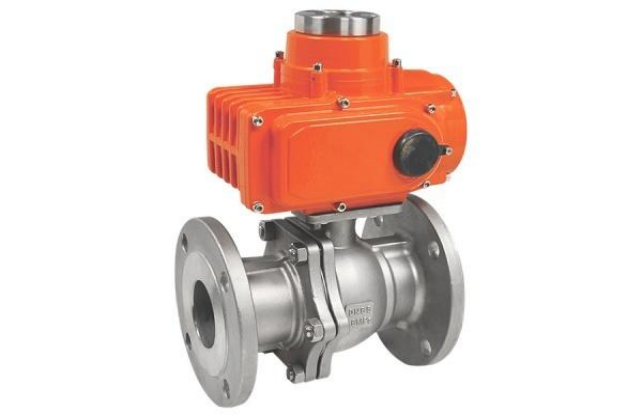

电动阀

一 产品介绍

电动阀是常见的开关型控制关断阀，阀芯采用O型结构，只需通入电源即可完成开关动作，特别适用于各种压差大，流量大等开关切断的管道当中。

特点：

1. 流体切断和流通；

2. 密封性可靠，流通性能好，流阻小，装卸方便；

3. 采用直连方式，连线简单，结构紧凑，动作稳定；

4. 开关位置可控：通电全开，通电全关，断电保持位三种状态。（注：断电保持位置，在有电之后，需重新通电才能达到全开或全关位置）

适用场景:特别适用于介质是粘稠、含颗粒、纤维性质的场合，目前电动阀广泛用于石油，化工等工作领域。

二 电动阀零部件材料

零件名称                                  材料名称

阀体                        WCB，304(CF8)，316(CF8M)，316L(CF3M)

球体                           2Cr13+氮化处理，304，316，316L

阀杆                               2Cr13，304，316，316L

密封圈                                聚四氟乙烯(PTFE)

三 技术参数

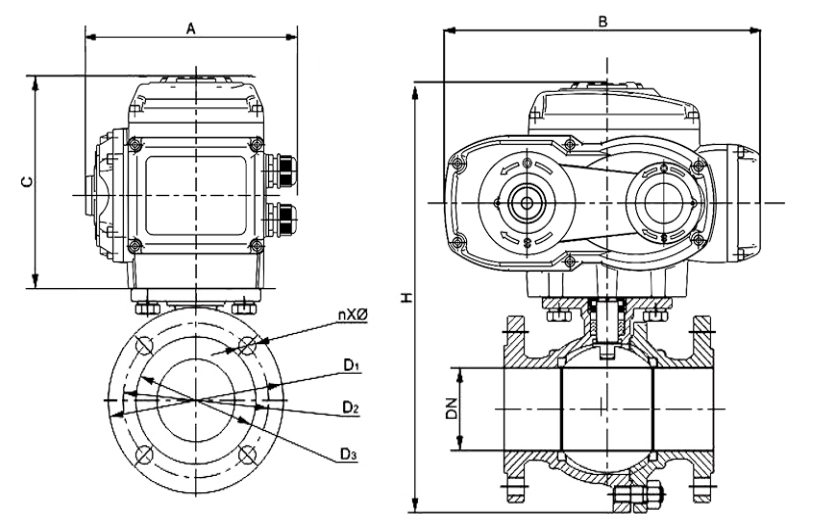

四 连接尺寸

注：以上尺寸为参考尺寸，具体尺寸请联系厂家后确认。
